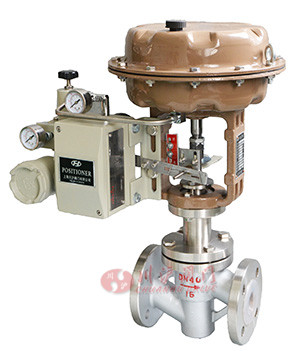

气动衬氟调节阀 / Pneumatic lining fluorine control valve
产品说明 (Valve Description)：
气动衬氟调节阀是ZJSPF46系列直行程气动薄膜调节阀系列，采用在与流体接触的阀体内壁和阀内件均采用高温模压衬氟塑料工艺，金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，增强内衬材料的使用寿命与性能。完全能达到切断腐蚀性介质与阀体的接触，有效阻隔了腐蚀介质对阀体中所有金属材料的腐蚀，具有密封性能好，动作灵敏，流量特性精确，广泛用于酸、碱、盐等强腐蚀介质和易发挥、易渗透等气体、液体类介质。

  点击进入气动衬氟调节阀说明书       点击进入气动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB+F46、304不锈钢+F46、316不锈钢+F46
公称通径：DN15-400mm
压力范围：国标(PN1.6Mpa)、美标(Class150)
阀盖形式：标准型(-30~150℃)、波纹管型(-30~150℃)
流量特性：等百分比、线性、快开等

单座调节阀流量系数CV (Valve Parameters)
公称通径 阀座尺寸 额定Cv 行程
等百分比EQ% 快开Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


零部件材质 (Valve Material)
阀体、上阀盖材料 WCB、304、316、316L
阀芯材料 304、316
衬里材料 PO、PE、PP、F46、F4、PFA
波纹管材料 PTFE、PFA
阀杆 17-4PH、ASTM A276、F304
温度范围 -30°C-150°C
阀杆密封型式 普通式标准填料密封、波纹管密封


性能参数 (Valve Performance Parameters)
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
可调范围R 30：1

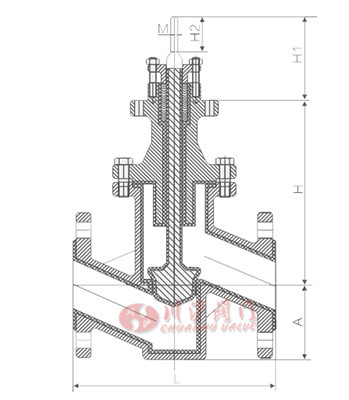

连接尺寸 (Valve Connection Size)


公称通径 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 158 170 180 185 210 210 270 300 307 365 380 440 530 585 685
H1 95 95 95 95 95 95 110 110 110 135 135 135 170 170 170
H2 35 35 35 35 35 35 45 45 45 55 55 55 60 60 60
A 48 55 58 70 75 85 108 126 140 170 202 268 315 415 485
M M12x 1.25 M16x 1.5 M20x 1.5 M24x 1.5


执行器选配表 (Actuator selection table)
公称通径 DN15、DN20、DN25、DN32 DN40、DN50 DN65、DN80、DN100 DN125、DN150、DN200 DN250、DN300
气动薄膜执行机构 型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
推力(N) 2500 2500 3900 6800 10000
电动执行机构 (普通型/防爆型〉 型号 PSL-202 PSL-204 PSL-208 PSL-312 PSL-314
推力(N) 2000 3000 5000 6500 9900
型号 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
推力(N) 2000 3000 5000 6500 9900


气动薄膜执行器连接尺寸 (Valve Connection Size)


型号 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
