GIQ气动真空蝶阀 / Pneumatic vacuum butterfly valve

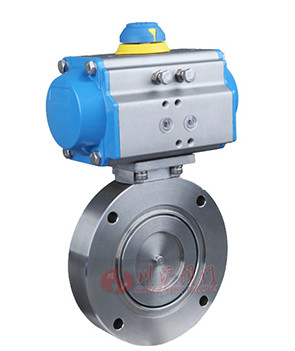

GIQ气动真空蝶阀 - 上海川沪阀门产品图
产品说明 (Valve Description):
气动真空蝶阀GIQ系列蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动蝶阀,做启闭运动。从而达到接通或切断真空管路中气流的目的,是目前一种新型的气动执行器控制的气动蝶阀,分为双作用和单作用(弹簧复位)气缸,可选配反馈信号装置及电气阀门定位器。
气动真空蝶阀适用的工作介质为空气及非腐蚀性气体。

  点击进入气动真空蝶阀说明书

选型指导 (Valve Selection Guide):

阀体材质:WCB、304不锈钢系列、316不锈钢系列
公称通径:DN25-400mm
密封材料:NBR(丁晴橡胶)、PTFE(聚四氟乙烯)
执行机构:AT型(双作用、单作用)、AW型(双作用、单作用)
附件选择:电磁阀,空气过滤减压阀,手轮机构,限位开关,阀位传送器,阀门定位器,保位阀,其它。

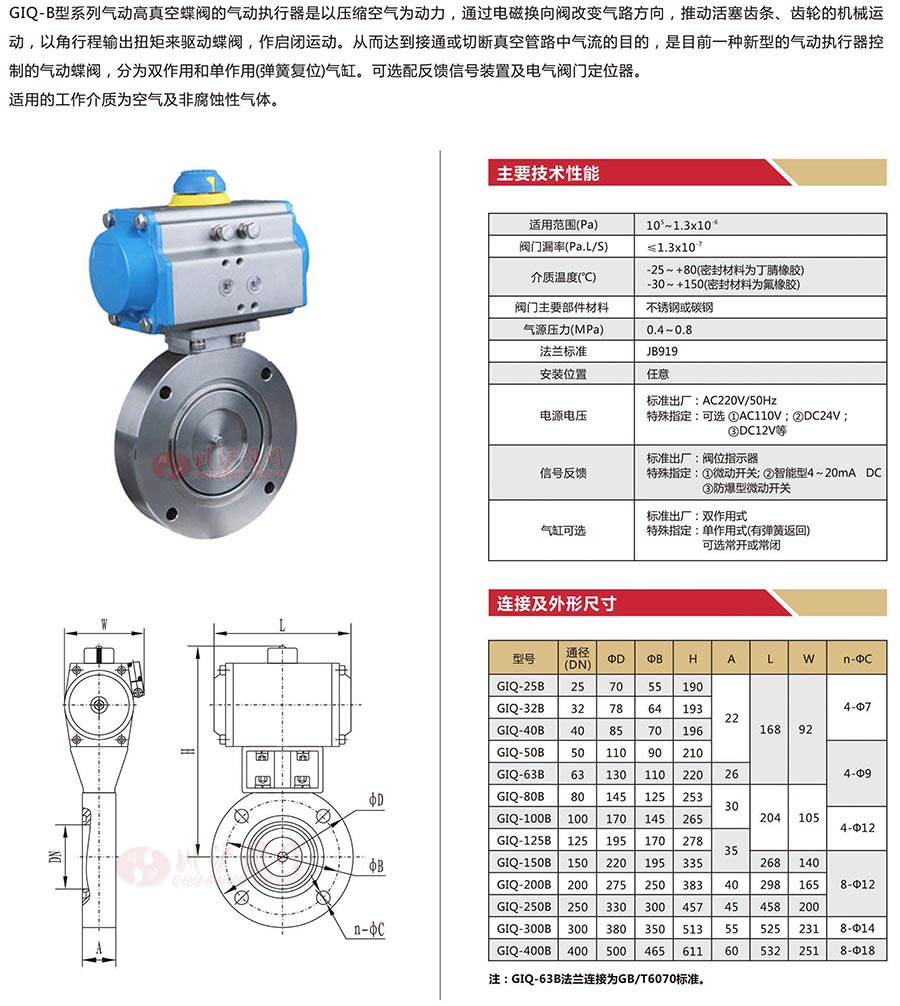

阀门参数 (Valve Parameters)

GIQ气动真空蝶阀 - 上海川沪阀门产品图

需要选型建议或报价?

提供介质、压力、温度与口径,工程师按工况协助选型并回复报价。

按工况选型规格参数齐全说明书与标准下载
