波纹管截止阀是在截止阀的基础上，增加了波纹管的设计，杜绝了阀门外漏产生，主要用于热油系统、蒸汽系统、冷热水系统等。上海川沪阀门主导生产的有国标波纹管截止阀、德标波纹管截止阀、国标波纹管闸阀、德标波纹管闸阀等产品。

波纹管截止阀材质有碳钢、不锈钢（304不锈钢、316不锈钢等），连接方式可选法兰式、焊接式等。

波纹管截止阀

产品主要优点：

1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。

2、阀采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。

3、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。

5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

波纹管截止阀

波纹管截止阀九大特点

特点一：上密封、填料与波纹管三道密封设计。通常来说，波纹管密封就能保证阀门的泄漏要求，填料和上密封只作为保险备选作用。

特点二：波纹管上接垫设置防转结构。防转结构内置可以设计成比较高的防转精度，能保证不受外部异常损害，有效保证波纹管的使用寿命。

特点三：阀杆上密封设计能确保波纹管在额定行程下运行，防止波纹管过度位移引起的失效。

特点四：采用考虑疲劳寿命裕量的波纹管参数，可以延长波纹管疲劳寿命。

特点五：按API623标准设计，考虑阀杆加长后的阀杆刚性，已经对阀杆进行加大，已通过阀杆稳定性校核。

特点六：近似封闭的波纹管箱，使波纹管与管道快速流动介质相对隔绝；可以防止波纹管因介质流动冲刷引起的损坏。

特点七：波纹管下接垫设置阀杆导向，增加细长杆的支撑点，能增加阀杆刚性，减小阀杆振动，延长波纹管寿命，同时防止介质异物进入波纹管波缝间，造成波纹管机械失效。

特点八：采用较大的启闭行程与过流通道面积，可以减小介质流通时的振动，防止因振动造成的波纹管焊缝疲劳失效。

特点九：针对NPS>6”阀门采用导向阀瓣结构，减少阀瓣不平衡力引起的颜振，减小波纹管焊缝因振动疲劳而失效的概率，同时有利于阀门在不同方向安装。

波纹管截止阀

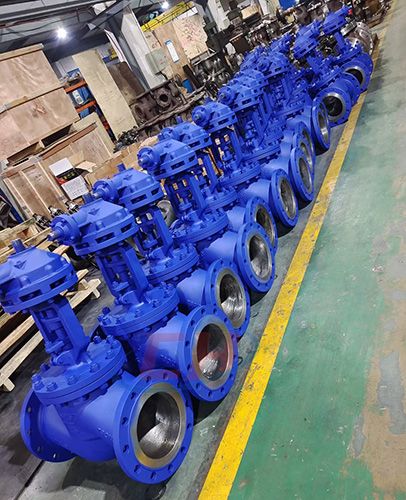

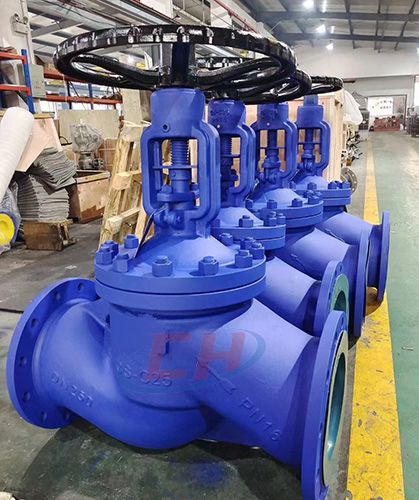

产品应用展示

某粮油集团：该粮油食品炼制集团是世界最大粮油食品制造商之一，业务范围包括棕榈种植，油籽压榨，食用油精炼，食糖加工和提炼，消费品，专用油脂，面粉及大米加工，油脂化工品，棕榈生物柴油和化肥制造等产品。该系列产品用于棕榈油提炼，主要介质为脂肪酸。该工艺在炼制工程中有较高的压力与温度，介质对阀门材料及密封要求较高。由于油类产品容易渗透，泄漏到环境容易引起环境污染，故项目产品采用波纹管密封阀门以防止填料处介质外漏。
