通风蝶阀或称为尾气蝶阀，均适用于烟道、尾气管道、通风管道中使用，多用在大尺寸、远程控制场合来用，随着社会的发展，国家在环保力度上的加强，工业生产中产生的尾气、烟气都需要经过多次净化和过滤，这个过程中就会大量的用到的通风尾气蝶阀，实现对管道介质的开关或者调节效果。

通风尾气蝶阀常用的操作方式有3种，和蜗轮组合后组成手动蜗轮通风蝶阀；和气动执行器组成气动通风尾气蝶阀；和电动执行器组成电动尾气蝶阀。以下详细介绍这三种组合方式。

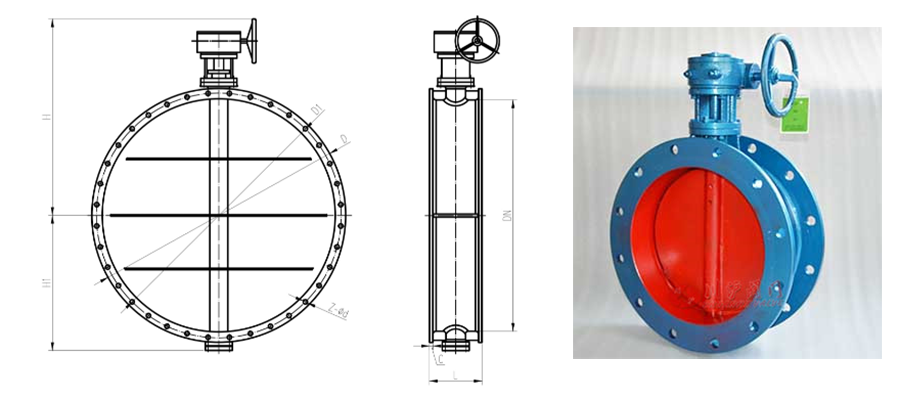

手动蜗轮通风尾气蝶阀

结构图和阀门实物图如下

在实际生产应用中，通风管道一般架设的比较高，需要有平台才能实现手动对阀门开闭和调节流量大小控制，实用性比较低，选择的比较少。

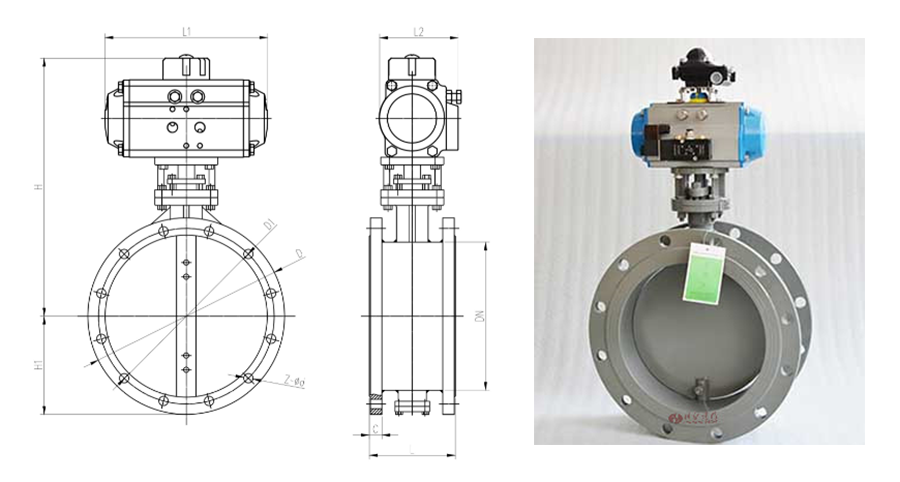

气动通风尾气蝶阀

结构图和阀门实物图如下

蝶阀和气动执行器组装后，并配以控制附件如：电磁阀，空气过滤减压阀，手轮机构，限位开关，阀位传送器，阀门定位器，保位阀等，通过电磁阀来控制开关，配上阀门定位器后，可以远程4-20mA信号来控制阀门开度大小，实现对管道风量大小的调节。具有结构紧凑、耗气量少、磨损小的特点，并且远程简单易用，极大的提升了生产自动化控制效果。

电动通风尾气蝶阀

结构图和阀门实物图如下

蝶阀和电动执行器组装后，组成电动通风尾气蝶阀，可选电压有DC24V、AC220V、AC380V等、控制信号有开关量信号、模拟量4-20mA信号，有普通型、防爆型等，根据不同的工况选择合适的电动执行器，可以实现远程对阀门的控制开关和调节流量大小。在生产中，手动操作不方便、气源管路铺设不了远距离的时候，优先考虑选用电动通风尾气蝶阀。

上海川沪阀门作为一家十多年的生产企业，在冶金阀门、环保尾气处理上，有着丰富的经验，欢迎新老客户随时咨询通风尾气蝶阀。
