GJ841X铝合金气动管夹阀




电磁阀  /   隔膜阀  /   管夹阀  /   气动角座阀  /   闸阀  /   截止阀  /   切断阀执行器和附件
GJ841X铝合金气动管夹阀 / Aluminum alloy pneumatic pinch valve

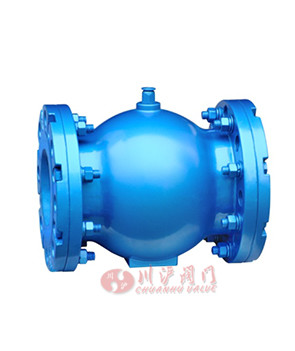

GJ841X铝合金气动管夹阀 - 上海川沪阀门产品图
产品说明 (Valve Description):
铝合金气动管夹阀由阀体、橡胶管套、阀盖等零件组成。
工作原理:
控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态,因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
安装及维护:
1.本阀门在管道上任意安装,没有介质流向限制。
2.本阀门维护成本低,只需根据实际使用情况更换橡胶管套。

  点击进入铝合金气动管夹阀说明书

选型指导 (Valve Selection Guide):

阀体材质:铝合金
公称通径:DN40-300mm
衬套材料:NBR(丁晴橡胶)、EPDM(乙丙橡胶)、PTFE(聚四氟乙烯)
控制附件:电磁阀,空气过滤减压阀,其它。

阀门参数 (Valve Parameters)

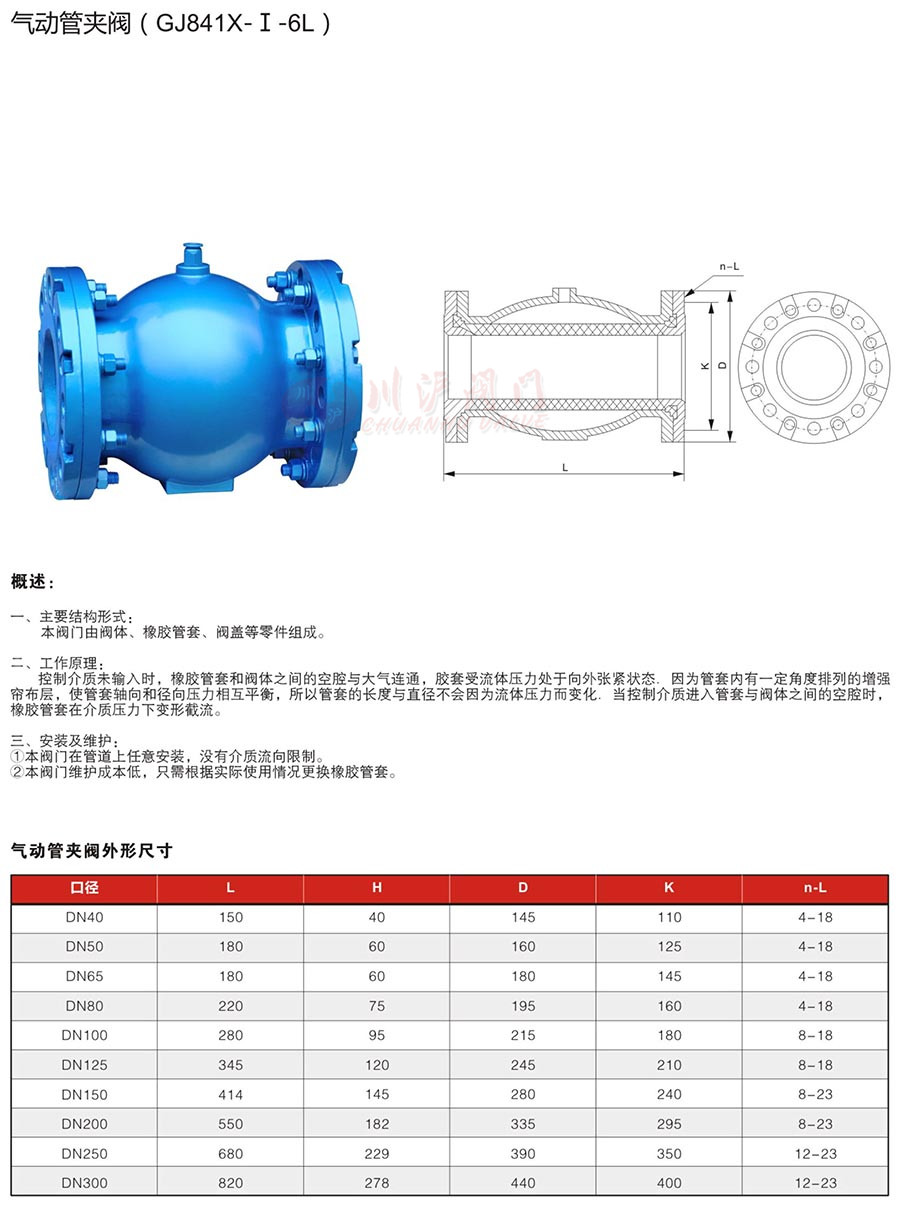

GJ841X铝合金气动管夹阀 - 上海川沪阀门产品图

GJ841X铝合金气动管夹阀 - 上海川沪阀门产品图
