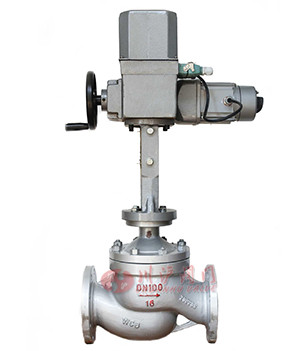

老式电动调节阀 / Old-fashioned electric control valve
产品说明 (Valve Description)：
老式电动调节阀分为ZAZP电动单座调节阀和ZAZM电动套筒调节阀，所配的SKZ型电子式直行程电动执行机构是一种在自控调节系统中，它以220V交流电源为动力，直接接受来之自控制调节系统发出4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，驱动调节阀进行精确阀位定位，以百分比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统。是目前应用日益广泛的一种智能型电动执行机构。可广泛应用于发电，冶金，石油，化工，城市供水，智能大厦，轻工等工业过程自动化系统中。

  点击进入老式电动调节阀说明书       点击进入电动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-400mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

ZAZP电动单座调节阀 流量系数CV (Valve Parameters)
公称通径 阀座尺寸 额定Cv 行程
等百分比EQ% 快开Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


ZAZM电动套筒调节阀 流量系数CV (Valve Parameters)
公称通径DN 阀座尺寸dn 额定Cv行程 行程mm
等百分比EQ% 线性Linear
40 25 16 16 25
32 17 25
40 24 35
50 50 44 55
65 65 68 85 38
80 80 99 135
100 100 175 210
125 125 275 345 50
150 150 360 466
200 200 640 735 75
250 250 960 1000 100
300 300 1300 1500


零部件材质 (Valve Material)
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨


SKZ型电动执行器性能参数 (Valve Performance Parameters)

1、直接接受来之自控调节系统发出的4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，内置伺服放大器和手动自动调节器无需另配伺服放大器。
2、执行器的上下限位，行程，零位，满量程均可在执行器操作面板上设定。
3、数控操作面板采用了6位LED数码管显示，清晰度高。运行时可同时显示输入开度和阀位实际开度，为现场监控提供便利。
4、控制精度≤1%，死区在0.5～10%可调。
5、控制过程中，设有中断信号自锁，设定值定位功能。
6、具有故障自诊断功能，发生故障时操作面板能提示故障种类。
7、本机有控制输入信号错误（包括：中断，掉线）自动处理功能，用户可按系统需要预先设定阀位开闭度。
8、伺服电机设有多种保护功能。
9、通讯输出口可采用RS485，脉宽调制，模拟量等。定货时请说明输出方式，“协议”种类。



连接尺寸 (Valve Connection Size)


公称
通径
DN		 结构长度L H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 标准型 高温型 低温型 波纹管型
15/20 181 194 206 130 240 300 270 95 35 52.5 M12* 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 180 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 394 245 375 435 500 110 45 117.5
125 410 425 440 295 455 525 645 135 55 140 M20*1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 650 708 752 470 650 725 950 170 60 260 M24*M1.5
