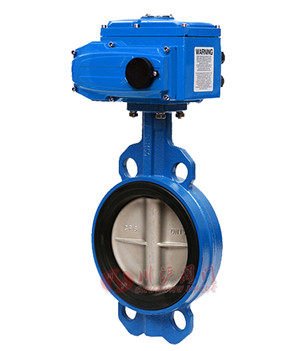

CHD971X电动软密封对夹式蝶阀 / Electric soft seal wafer type butterfly valve
产品说明 (Valve Description):
电动软密封对夹式蝶阀主要由阀体、转轴、阀板、阀座及驱动机构(手柄、蜗轮蜗杆、气动装置或电动装置)等组成,靠驱动机构带动轴及螺板旋转以实现启闭和控制流量的目的。
其特点如下:
1、结构简单紧凑、小巧轻便、运输、安装、拆卸容易;
2、90°启闭,开关迅速。操作扭矩小,省力轻巧;
3、密封性能好,使用寿命长,可达到零泄漏;
4、选择不同的零部件材质,可适用于多种介质;
5、流量特性近似于直线,调节性能好。

  点击进入电动软密封对夹式蝶阀说明书

选型指导 (Valve Selection Guide):

阀体材质:铸铁、球墨铸铁、WCB、304不锈钢系列、316不锈钢系列
公称通径:DN40-1200mm
密封材料:NBR(丁晴橡胶)、EPDM(乙丙橡胶)、PTFE(聚四氟乙烯)
压力范围:国标(PN1.0、1.6Mpa)、美标(Class150)
执行机构:普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
控制方式:ON-OFF,4-20mA、1-5VDC

阀门参数 (Valve Parameters)
